Составной порошок твердого раствора карбида, Tungsten-Titanium-Tantalum/Nb, цементировал добавку карбида, материал CK

Материал: Составной порошок твердого раствора карбида (материал CK)

1. Порошок твердого раствора карбида Тантал-ниобия.

2. Порошок твердого раствора карбида Вольфрам-Титан-тантала с хромием.

3. Порошок твердого раствора карбида Вольфрам-Титан-тантала (ниобия).

4. порошок твердого раствора карбида Вольфрам-титана

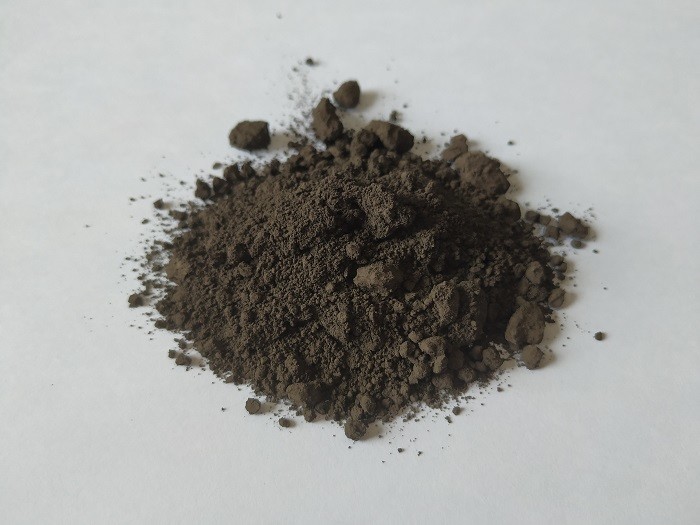

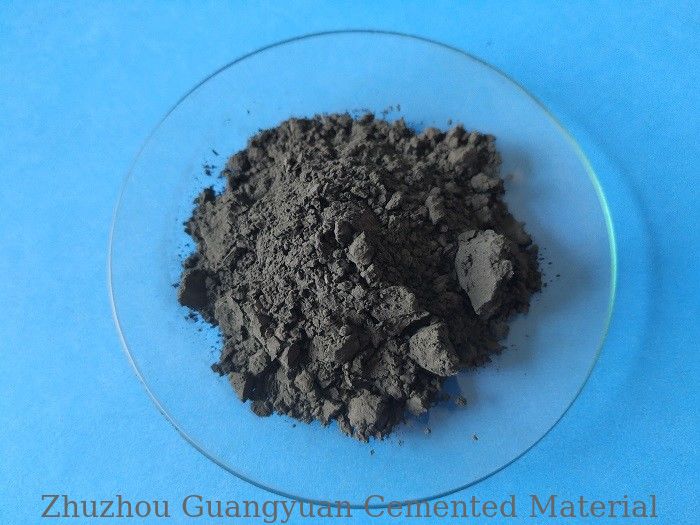

Возникновение: Темный серый порошок.

Применение: Для цементированного карбида, распылять ceramet аддитивный и термальный.

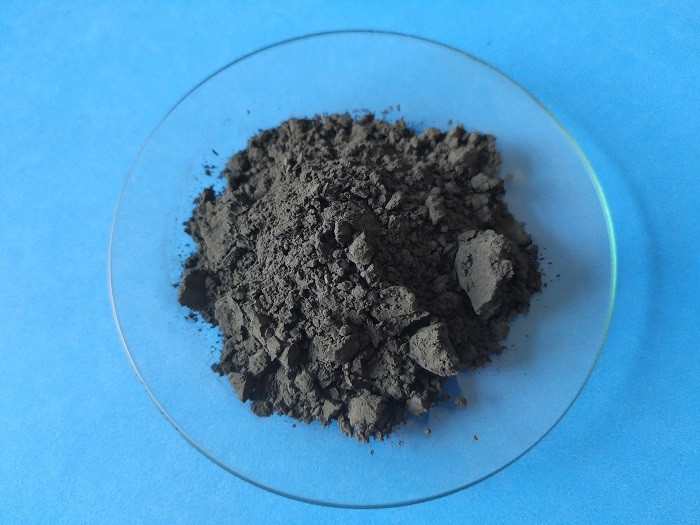

Порошок твердого раствора карбида CK материальный цементированный составной 0

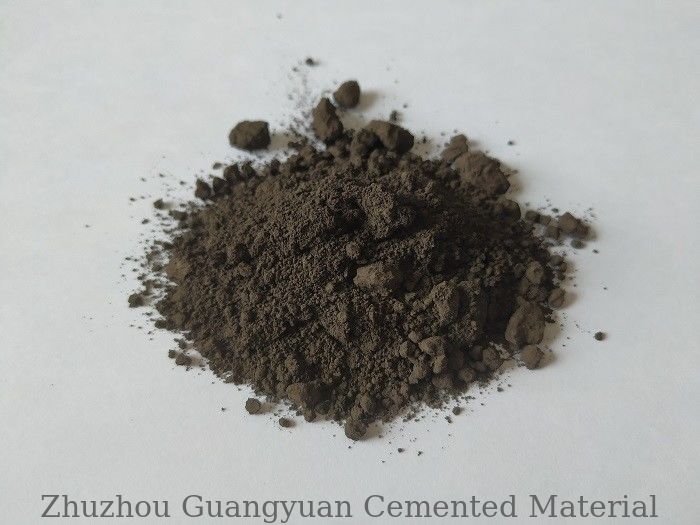

Порошок твердого раствора карбида CK материальный цементированный составной 1

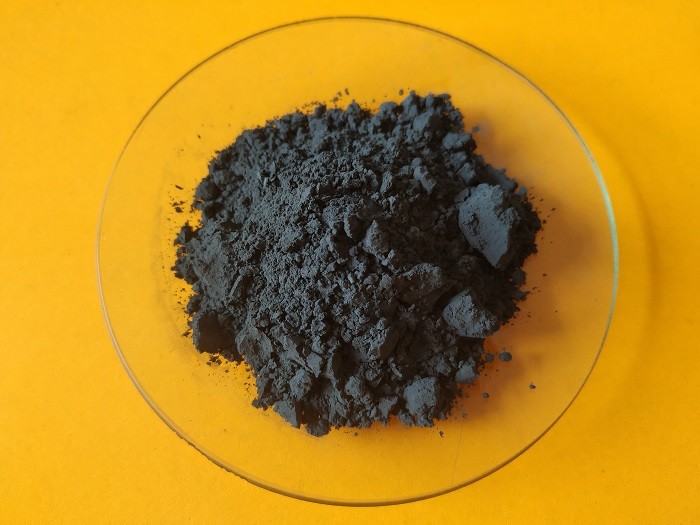

Порошок твердого раствора карбида CK материальный цементированный составной 2

Характеристика: Составной порошок твердого раствора карбида, который имеет высокую точку плавления, высокую твердость, высокое resistanct носки, превосходную способность анти--выпуска облигаций, анти--оксидации и носки, и широко использован в подвергать продукты механической обработке цементированного карбида.

Спецификация:

1. Порошок твердого раствора карбида Тантал-ниобия.

Ранг		(TaNb) c 80:20	(TaNb) c 60:40	(TaNb) c 90:10	(TaNb) c 70:30
Основное содержание %	Животики	71±1.5	56±1.3	84.4±1.5	65.6±1.5
	N.B.	20.6±1.0	35±1.3	8.85±1.0	26.6±1.2
	T.C.	7.2±0.5	8.1±0.5	6.75±0.5	7.8±0.5
	F.C.	<0.15	<0.15	<0.15	<0.15
% МАКС содержания примеси	Co	0,15	0,15	0,15	0,15
	Si	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Al	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Размер Fsss (um)		2.50±1.50	2.50±1.50	2.50±1.50	2.50±1.50

2. Порошок твердого раствора карбида Вольфрам-Титан-тантала с хромием.

Ранг		YH1CK	YH2CK	YH3CK
Основа содержание %	Ti	19.6±0.5	22.6±0.5	25.1±0.5
	Животики	35.5±0.5	27.0±0.5	20.0±0.5
	T.C.	9.6±0.2	10.2±0.2	10.6±0.2
	F.C.	<0.40	<0.40	<0.40
	Cr	0.14-0.22	0.16-0.26	0.14-0.25
	W	баланс	баланс	баланс
Примесь % МАКС	Fe	0,10	0,10	0,10
	Na	0,005	0,005	0,005
	K	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Размер Fsss (um)		≤1.0	≤1.0	≤1.0

(ниобий) порошок твердого раствора карбида 3.Tungsten-Titanium-Tantalum.

Ранг		4K29	4K34	4K11	4K10	YS30	4K12
Основа содержание %	Ti	29.4±0.5	35.0±0.5	10.4±0.5	32.0±0.5	26.5±0.5	12.0±0.5
	W	36.0±1.0	--	63.0±1.5	45.5±1.5	баланс	баланс
	T.C.	11.2±0.2	12.0±0.2	7.8±0.3	12.1±0.3	10.8±0.2	7.8±0.4
	F.C.	<0.30	<0.20	<0.60	--	<0.30	<0.60
	Животики	22.4-23.4	52.5-53.5	17.6-18.6	<0.30	30.7-31.7	24.0-26.0
	N.B.	--	--	--	10.0±0.5	--	--
Примесь % МАКС	Fe	0,10	0,10	0,10	0,10	0,10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Размер Fsss (um)		2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0

4. Порошок твердого раствора карбида Вольфрам-титана

Ранг		4K32	4K40	4K24	4K64
Основной химикат состав %	Ti	32±0.5	39.5±1.5	24.0±0.5	63.5±1.5
	W	56.0±1.0	47.0±1.5	65.0±1.5	19.5±1.5
	T.C.	11.2±0.2	12.4±0.3	10.2±0.5	16.5±0.5
	F.C.	<0.2	<0.5	<0.4	<0.60
Содержание примеси % МАКС	Fe	0,10	0,10	0,10	0,1
	Mo	0,10	0,10	0,10	0,10
	Si	0,005	0,005	0,005	0,005
	Co	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Состав участка		Одиночная фаза	Одиночная фаза	Одиночная фаза	Одиночная фаза
Размер Fsss (um)		2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0

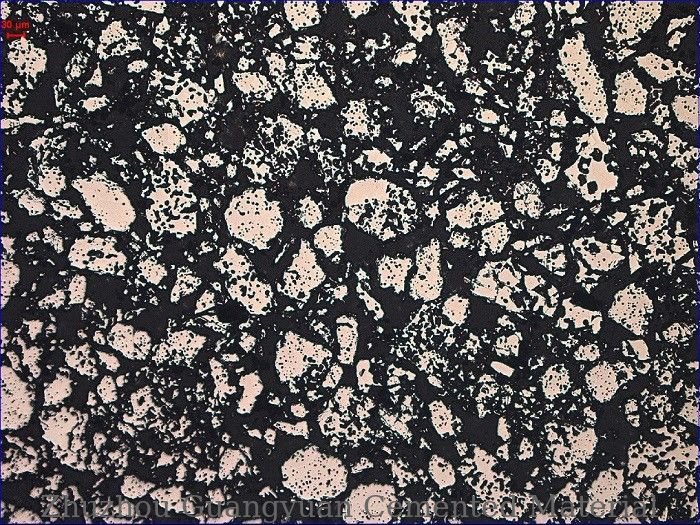

SEM:

Бирка: Составной порошок твердого раствора карбида, Tungsten-Titanium-Tantalum/Nb, цементировал добавку карбида, материал CK.

Суммируйте: Составной карбид важное сырье в продукции цементированного карбида. Твердый раствор soluble WC в TiC или soluble WC в TiC-TaC (Эн-Би-Си) на высокой температуре. Оно имеет хорошую противоокислительн емкость. Составные карбиды содержа TaC имеют хорошую твердость на высокой температуре и могут улучшить непрерывную режа жизнь инструмента. Добавление составного карбида к цементированному карбиду не может только улучшить способность анти--оксидации цементированного карбида, но также улучшить сопротивление к серповидной носке и опухоли обломока ножа, которая важный путь изменить свойства цементированного карбида. Обыкновенно использовал составной карбид WC, TiC, TaC и другими компонентами бинарного или множественного твердого раствора, обыкновенно известными как материал CK.

тег:

Место происхождения:	Чжучжоу, Китай
Фирменное наименование:	LING FENG
Сертификация:	ISO9001: 2015

Количество мин заказа:	1КГ
Цена:	Negotiable
Упаковывая детали:	Стальной барабан
Время доставки:	Могущий быть предметом переговоров
Условия оплаты:	Т/Т
Поставка способности:	200 МТ/еар

Возникновение:	Темный серый порошок	Размер Фссс (ум):	2.50±1.50 ум
Полный углерод:	Могущий быть предметом переговоров	Материал:	ТиК+НбК; ВК+ТиК+ТаК+Кр
Паковать:	Стальной барабан	Ранг:	(ТаНб) 70:30 к、 90:10 к、 60:40 к、 80:20 к (ТаНб) (ТаНб) (ТаНб)
Высокий свет:	Цементированный составной порошок твердого раствора карбида , Твердый раствор карбида материала CK составной , Твердое тело карбида CK материальное цементированное составное

	Zhuzhou Guangyuan Cemented Material Co., Ltd
	Индустриальная зона Kowloon, графство Yanling, город Чжучжоу, провинция Хунань
	86--13507977542
	zzgy_123@163.com

Порошок твердого раствора карбида CK материальный цементированный составной

Цементированный составной порошок твердого раствора карбида

Твердый раствор карбида материала CK составной

Твердое тело карбида CK материальное цементированное составное

Твердое тело карбида CK материальное составное

Высокотемпературное Эн-Би-Си TiC

Порошок твердого раствора карбида TiC составной
